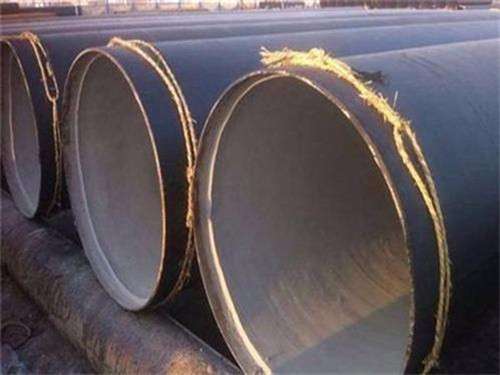

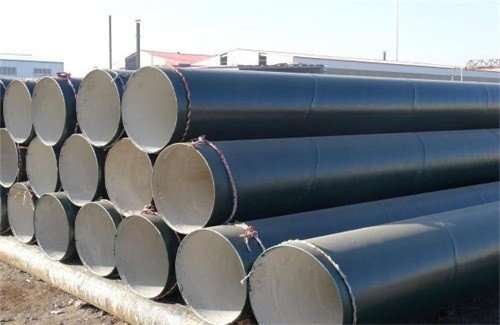

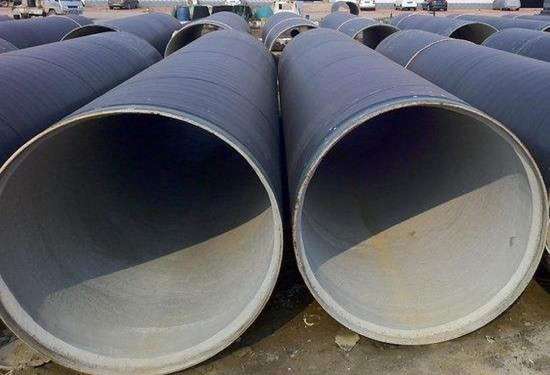

水泥砂漿內(nèi)防腐管道：水泥、沙子和水的混合物叫水泥砂漿。通常所說的1：3水泥砂漿是用1份水泥和3份砂配合，實際上忽視了水的成分，一般在0.6左右比例，即應(yīng)成為0.6：1：3 水泥砂漿的用途，在建筑工程中，一是基礎(chǔ)和墻體砌筑，用做塊狀砌體材料的粘合劑，比如砌毛石、紅磚要用水泥砂漿；二是用于室內(nèi)外抹灰。水泥砂漿在使用時，還要經(jīng)常摻入一些添加劑如微沫劑、防水粉等，以改善它的和易性與粘稠度。

    水泥砂漿里按比例加入石子，就成為混凝土。水泥砂漿標(biāo)號強度的意思是指對按標(biāo)準(zhǔn)方法制作和養(yǎng)護的立方體試件,在28d齡期，用標(biāo)準(zhǔn)試驗方法測得的抗壓強度總體分布中的一個值。鋼構(gòu)件在外力作用下的性能還是有一定影響。

    水泥沙漿襯里同金屬管道分別為兩種材質(zhì)，砂漿對管道的結(jié)合力如何？尤其是鋼管內(nèi)防腐層是否會在運輸，安裝等外力作用下脫落？即其機械強度怎樣？根據(jù)國外實驗的數(shù)據(jù)可以證明其機械強度。鋼管在受外壓變形變扁平時，砂漿會產(chǎn)生“發(fā)狀”裂縫，但要砂漿從管壁上剝離卻是非常困難的，在口徑DN800毫米壁厚為7.1毫米的鋼管上，截取一米長的管段，涂襯11毫米厚的砂漿涂層，當(dāng)扁平量7-8毫米時，可以看到“發(fā)狀”裂縫的出現(xiàn)。

    當(dāng)扁平量增加到50毫米時，裂縫逐漸增加到邊部全管段，實驗結(jié)果，管徑1%的扁平量時產(chǎn)生“發(fā)狀”裂縫，當(dāng)扁平量為6-9%的場合，沙漿涂層開始崩裂，達到管徑30%時剝落。這在施工中是決不允許發(fā)生的。據(jù)測定，在DN1100管子上，扁平量為15毫米，DN1800管上為21毫米。由此可見，管徑的增大，產(chǎn)生裂縫的扁平量也隨之增大。
