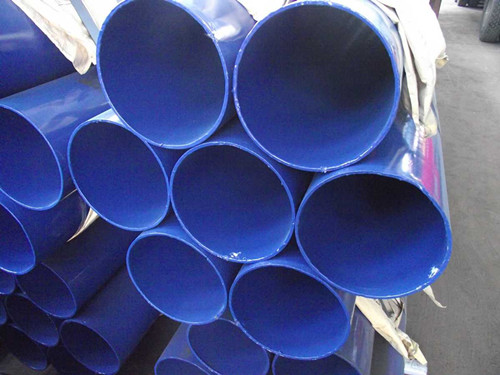

一般說(shuō)來(lái)，裝飾性涂膜厚度可以控制在30～100μm，而防腐蝕用的涂塑鋼管，則涂膜厚度應(yīng)控制在300～3000μm，如有特殊要求，膜厚可達(dá)5～8mm。

眾所周知，塑料的熱容較大（熔融時(shí)吸收熱量大，冷卻時(shí)放出的熱量也多），因此塑膜厚度增大，在冷卻時(shí)體積收縮也大，內(nèi)應(yīng)力就隨之增大，這就使厚塑膜的耐環(huán)境應(yīng)力裂化及附著力等性能均比薄塑膜差。

怎樣解決塑膜厚度增大與附著力下降這一矛盾，也是對(duì)塑料粉末涂料提出的性能要求。環(huán)氧樹(shù)脂粉末涂料對(duì)鋼管基體的附著力較強(qiáng)，甚至可以作為粘結(jié)劑使用；但其塑膜韌性較差，因而涂層不能太厚，一般應(yīng)控制在0.5～0.8mm。

環(huán)氧粉末防腐無(wú)縫鋼管聚乙烯粉末涂料的厚膜性好，甚至可以涂3～5mm厚；但聚乙烯涂層的附著力差，因此需要在聚乙烯塑料粉末涂料中添加一定量的改性劑，以提高其附著力。

同時(shí)，對(duì)鋼管表面進(jìn)行噴丸處理，使鋼管表面形成粗糙度為40～60μm的凹凸不平面和細(xì)小毛刺，以擴(kuò)大塑膜與鋼管基體的接觸面積，增加機(jī)械附著力。
