三布五油防腐鋼管實驗效果

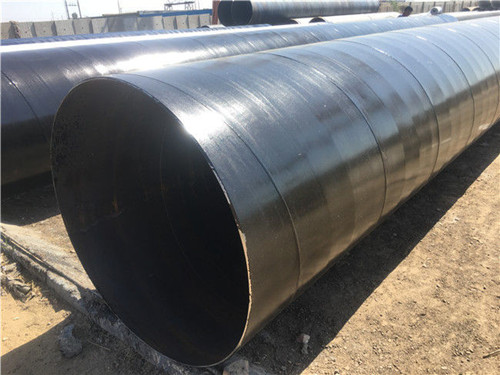

    三布五油環(huán)氧煤瀝青防腐螺旋鋼管曾經(jīng)進行了長期的腐蝕實驗室實驗，以模擬防腐層應(yīng)用效果。腐蝕實驗環(huán)境有土壤、水、試驗主要檢查應(yīng)力腐蝕開裂問題，其實驗防腐是把有缺陷的聚乙烯防腐層鋼管置于腐蝕條件和應(yīng)力條件下，腐蝕環(huán)境為含有NaHCO3的沙土環(huán)境，溫度70℃，管地電位-430~-460mV，環(huán)氧煤瀝青防腐螺旋鋼管表面以不同方式預(yù)處理，所有環(huán)氧煤瀝青防腐螺旋鋼管均帶壓循環(huán)。實驗結(jié)束，防腐層缺陷周圍或多或少都有剝離，但剝離區(qū)為發(fā)現(xiàn)腐蝕。

    環(huán)氧煤瀝青防腐螺旋鋼管表面無氧氣化皮的鋼管為出現(xiàn)應(yīng)力開裂，有氧化皮的鋼管出現(xiàn)了開裂，裂紋深度0.2mm，可能是由應(yīng)力腐蝕造成。由此得出結(jié)論，徹底的表面處理是防止應(yīng)力開裂的有效手段。三布五油環(huán)氧煤瀝青防腐層施工涂料調(diào)制按照廠家提供的配合比進行,先將底漆或面漆倒入干凈的容器內(nèi),再緩慢加入固化劑邊加入邊攪拌均勻。油漆桶打開后，先將桶內(nèi)油漆充分攪拌均勻,使其混合均勻無沉淀。配好的調(diào)料須熟化30min以后方能使用，在常溫下調(diào)好的涂料可以使用4——6h左右。涂刷，涂刷過程中，如果粘度太大不宜涂刷時，可加入重量不超過5%的稀釋劑。操作時先在除銹后的鋼管上盡快涂刷底漆，涂刷均勻不可漏刷，每根鋼管兩端各留150mm左右以備焊接后再涂刷。底漆干透后，用面漆和滑石粉調(diào)成膩子，在底漆上打勻后涂刷面漆，涂刷均勻不可漏涂。常溫下底漆和面漆間隔時間不超過24h。

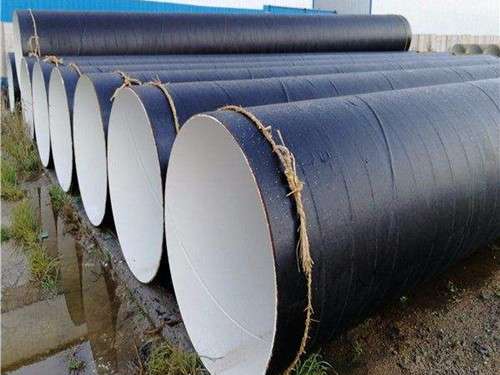

    六油兩布環(huán)氧煤瀝青防腐螺旋鋼管防腐蝕耐度好國內(nèi)環(huán)氧煤瀝青防腐螺旋鋼管的制造業(yè)和租賃業(yè)如雨后春筍蓬勃發(fā)展，全國的環(huán)氧煤瀝青防腐鋼管制造企業(yè)不下幾十家，年產(chǎn)量早已過萬，在世界上可稱之為環(huán)氧煤瀝青防腐鋼管生產(chǎn)的大國。不僅如此，在環(huán)氧煤瀝青防腐鋼管的結(jié)構(gòu)、技術(shù)、工藝上都有了很的改進和提高。從初的不了解、不認識到現(xiàn)在的現(xiàn)如今建筑行業(yè)中必不可缺少的必備機具，對行業(yè)內(nèi)有關(guān)了解的人來說是從思想和認識上是一個空前的提高。正因為如此，環(huán)氧煤瀝青作為鋼管的防腐涂料的性價比很高，并通過工程測試表明可安全使用多年。
